東風小多利卡5噸園林綠化車- 綠化灑水車生產廠家

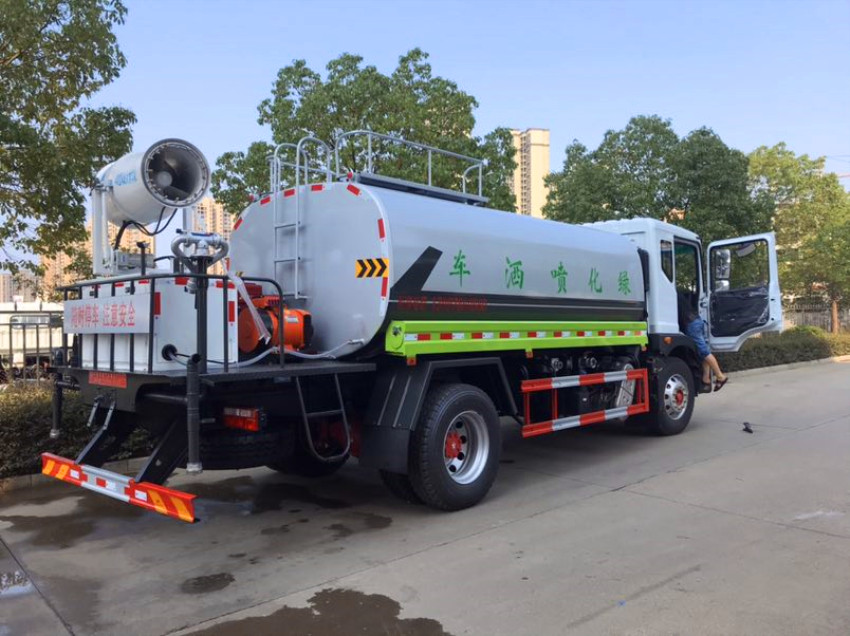

東風小多利卡5噸灑水車專用部分介紹：該車具有前沖（噴）、后灑、帶側噴（花灑）、帶高位花灑，帶后工作平臺、平臺上安裝專用大功率綠化灑水高炮（炮有直流狀、大雨、中雨、毛毛雨、霧狀可調節，可噴灑農藥）， 垂直吸程 >7 米，灑水寬度 >14 米，射程 >28 米 , 同時可作用高壓沖洗，應急消防，移動泵站等用途。
灑水車的基本組成：防銹罐體，取力器，傳動軸，專用自吸式灑水泵，管網，噴灑出口，工作平臺，二類底盤。
罐體制作：采用自動流水線罐體生產工藝分為:下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。管道系統：由管道、四位三通球閥、直通球閥、過濾網、出水口(前沖后灑、側噴;高位側花灑;后工作平臺，帶綠化灑水高炮)組成。
灑水車可選裝配置：GPS，萬向噴頭，電磁閥門，氣動閥門，可視操作系統，外接動力，藥盤。
上裝配置：罐體有效容積為5立方灑水車，帶大功率專用灑水泵，罐體鋼板為4MM碳鋼Q235材質，
罐體及整車外形尺寸按照公告。整車前沖、后灑、側噴、帶65消防接口，后平臺帶泡不帶門，前封頭帶水位計，
后平臺主管路帶1寸澆花接口，后爬梯。平臺后部帶小安全告知牌：“隨時停車，注意安全”，帶兩根水管及陰陽端。
罐體顏色：上銀灰下銀藍，罐體兩側噴“綠化灑水車”字樣，貼反光標示。
|
總質量 |
7360 |
罐體容積(m3) |
4.2 |
||
|
額定質量 |
4000 |
外形尺寸 |
5990X1980X2350 |
||
|
整備質量 |
3230 |
貨廂尺寸 |
XX |
||
|
額定載客(人) |
|
準拖掛車總質量 |
|
||
|
駕駛室準乘人數(人) |
2 |
鞍座載質量 |
|
||
|
接近角/離去角(°) |
20/15 |
前懸/后懸 |
1040/1642 |
||
|
軸荷 |
2640/4720 |
車速(km/h) |
99 |
||
|
備注： |
1、罐體有效容積:4.2立方米,介質:水,密度:1000千克/立方米,罐體外形尺寸(長×長軸×短軸)(mm):3400×1680×1100;2、 側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高320mm, 截面寬50mm,下邊緣離地高500mm。 3、隨底盤選裝駕駛室。ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。 |
||||
|
【底盤技術參數】 |
|||||
|
底盤型號 |
EQ1070SJ3BDF |
底盤名稱 |
載貨汽車底盤 |
||
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
||
|
軸數 |
2 |
輪胎數 |
6 |
||
|
軸距 |
3308,2800 |
||||
|
輪胎規格 |
7.00-16,7.00R16 |
||||
|
鋼板彈簧片數 |
6/6+5 |
前輪距 |
1503,1485,1519,1595 |
||
|
燃料種類 |
柴油 |
后輪距 |
1494,1516,1540 |
||
|
排放依據標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
||
|
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 YCD4N4S-110 WP2.3Q110E50 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 昆明云內動力股份有限公司 江蘇四達動力機械集團有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 常柴股份有限公司 一汽解放汽車有限公司無錫柴油機廠 廣西玉柴動力機械有限公司 濰柴動力揚州柴油機有限責任公司 |
3707 2982 2545 2953 2771 2540 2672 3298 2545 3857 2499 1995 2720 2799 2290 |
75 85 85 96 85 64 70 85 70 90 96 70 72 80 81 |
||
